爱普生LQ-300K打印机电源工作原理分析电路板维修






E 电源部分

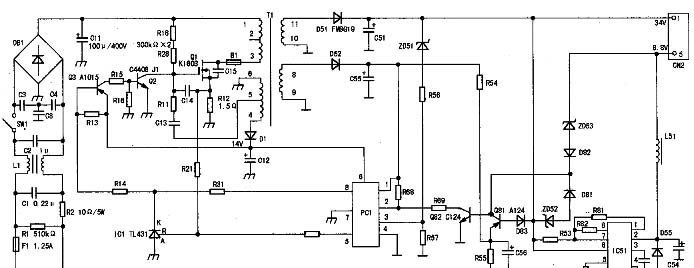

1)工作原理(电路见图1)220V市电经F1、防干扰网络、SW1、DB1整流、C11滤波,得到300V直流电压,再经变压器T1的①-③绕组和电感B1加到Q1(K1603)漏极,s极通过R12(1.5Ω)电阻到地,300V经启动电阻R18、R28加到G极,Q1开始振荡,反馈绕组感应电压经R11、C13加到Q1的G极,形成开关振荡。D1、C12整流滤波得到14V电压,一路给保护电路Q3加电,一路给PCI的⑥脚加工作电压。D51(FMBGl9)、C51整流滤波得到34V电压,一路经插件去主板,一路给IC51的⑥脚加电。D52、C55整流滤波后得到21V电压,一路给PC1加电,一路经R54给保护电路Q81 e极加电。
  IC51是一个振荡器,②脚输出8.8V电压,经插头去主板,经主板三端稳压器(7805A)输出5V给主板供电。

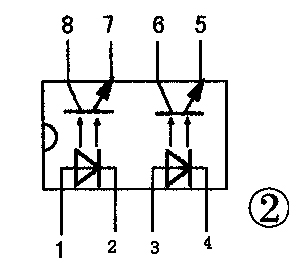

  PC1为两路光电耦合器,内部构造见图2。该电路中①脚接21V电源,②脚通过Q82接地,③脚通过R56、ZD51接34V电源,④脚接冷地,⑤脚接输出保护电路,⑥脚接C12正端,⑦脚接热地,⑧脚接保护电路。


  2)稳压电路
因某种原因使输出电压升高时,通过PC1、IC1、Q3、Q2,使Q1栅极反馈信号被分流,降低了Q1的激励电压,使Q1导通时间缩短也就降低了输出电压,起到稳压控制作用。
  3)保护控制原理
因负载过重时Q1的S极电流明显增加,在R12两端产生的电降也增加,此电压经R21加到IC1的R极,再经R14使Q3、Q2导通,使Q1停止振荡。
  4)34V保护电路过程
因某种原因使34V电压升高时,ZD52被击穿,经D81加到Q82 b极,Q82导通使PC1的②脚接地,通过⑧-⑦脚输出控制信号去控制Q3、Q2、Q1使其达到保护作用。

    5)21V与8.8V控制原理其原理与“34V保护电路过程”基本相同。
