EPSON 1600K3色带安装图解

维修站 快修 提供专业优质上门服务!

当打印的字迹变淡时，请按以下顺序更换色带盒内的色带。

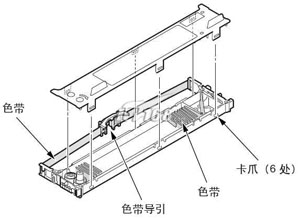

1. 将色带导引从色带盒中取下，松开色带盒盖上的卡爪（6 处），取下盖子。

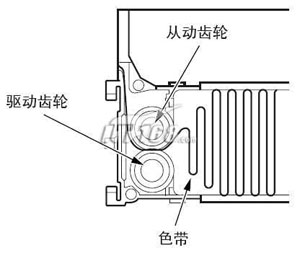

2. 取出用完的色带，去除色带盒内及其周围、从动齿轮／驱动齿轮周围的色带屑和纤维屑。

用完的色带是尼龙制品。请按当地规定将其作为不燃物处理。
为充分发挥色带盒这一商品的正常性能，请使用优质纯正的消耗品。
如果使用劣质消耗品，可能会造成打印质量低下，无法发挥其正常性能。
或导致机器损伤，请务必使用纯正品。
如使用纯正品以外的消耗品后出现故障，即使处于免费保修期间或保修合同期内，也将收费维修。
3. 去除新色带的包装纸，从箱内将色带抽出 20～30cm。

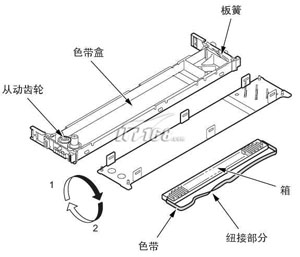

4. 将色带盒盖于色带箱上，然后将色带盒与箱一起翻转。

翻转色带盒时，从动齿轮／驱动齿轮和板簧可能会脱落。安装色带时请确认从动齿轮／驱动齿轮和板簧没有脱落。

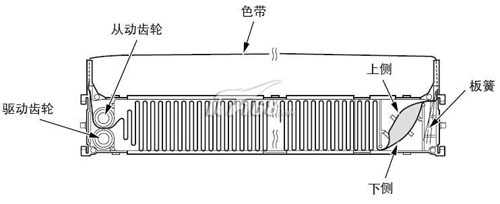

5. 色带的安装途中存在反转扭曲部分。

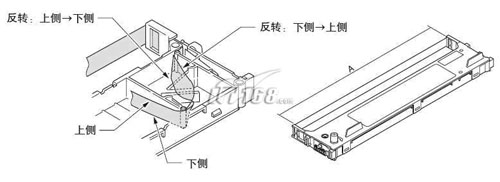

请按照下图所示安装设置色带的反转扭曲部分。

如果色带的反转扭曲部分没有正确设置安装，则将可能导致上图所示的 a 部分扭曲变形、色带出现卡带或打印头／装置受损。
6. 轻轻地除掉色带箱，勿使色带从色带盒中弹出。



7. 确认色带盒内色带是否折断、扭曲或从动齿轮／驱动齿轮是否从框架浮起，然后关闭盖子。
8. 按顺时针方向转动旋钮，收紧色带。

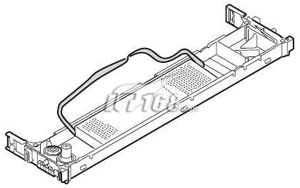

9. 将色带安装到色带导引上。
边留意上下方向边安装新的色带至色带盒内。
1、转动旋钮时、色带不动或走动异常时，请重新打开顶盖确认色带的走带路线。
2、请勿朝箭头相反方向转动旋钮。否则会导致色带卡带。
3、一个色带盒最多只能更换3 次色带。更换4 次以上仍继续加以使用，则会导致色带运转不良或色带夹带。更换色带时，请在色带盒上标记更换次数记录，更换3 次色带后，请更换色带盒。有关更换的顺序，请参照“安装色带盒”一节。

色带是尼龙制品。请根据当地法规将其作为不燃物加以处理。
