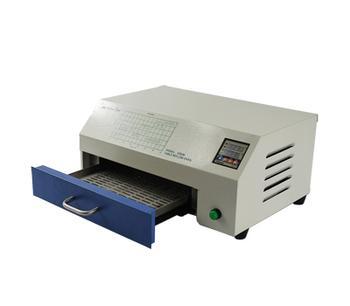

回流维修焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。

由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。起先，只在混合集成电路板组装中采用了回流维修焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件（SMD）的出现，作为贴装技术一部分的回流维修焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用。根据技术分类

热板传导回流维修焊：这类回流维修焊炉依靠传送带或推板下的热源加热，通过热传导的方式加热基板上的元件，用于采用陶瓷（Al2O3）基板厚膜电路的单面组装，陶瓷基板上只有贴放在传送带上才能得到足够的热量，其结构简单，价格便宜。中国的一些厚膜电路厂在80年代初曾引进过此类设备。
红外(IR)回流维修焊炉：此类回流维修焊炉也多为传送带式，但传送带仅起支托、传送基板的作用，其加热方式主要依红外线热源以辐射方式加热，炉膛内的温度比前一种方式均匀，网孔较大，适于对双面组装的基板进行回流维修焊接加热。这类回流维修焊炉可以说是回流维修焊炉的基本型。在中国使用的很多，价格也比较便宜。
气相回流维修焊接：气相回流维修焊接又称气相焊(VaporPhaseSoldering，VPS)，亦名凝热焊接(condensationsoldering)。加热碳氟化物（早期用FC-70氟氯烷系溶剂），熔点约215℃，沸腾产生饱和蒸气，炉子上方与左右都有冷凝管，将蒸气限制在炉膛内，遇到温度低的待焊PCB组件时放出汽化潜热，使焊锡膏融化后焊接元器件与焊盘。美国最初将其用于厚膜集成电路(IC)的焊接，气柏潜热释放对SMA的物理结构和几何形状不敏感，可使组件均匀加热到焊接温度，焊接温度保持一定，无需采用温控手段来满足不同温度焊接的需要，VPS的气相中是饱和蒸气，含氧量低，热转化率高，但溶剂成本高，且是典型臭氧层损耗物质，因此应用上受到极大，的限制，国际社会现今基本不再使用这种有损环境的方法。
热风回流维修焊：热风式回流维修焊炉通过热风的层流运动传递热能，利用加热器与风扇，使炉内空气不断升温并循环，待焊件在炉内受到炽热气体的加热，从而实现焊接。热风式回流维修焊炉具有加热均匀、温度稳定的特点，PCB的上、下温差及沿炉长方向的温度梯度不容易控制，一般不单独使用。自20世纪90年代起，随着SMT应用的不断扩大与元器件的进一步小型化，设备开发制造商纷纷改进加热器的分布、空气的循环流向，并增加温区至8个、10个，使之能进一步精确控制炉膛各部位的温度分布，更便于温度曲线的理想调节。全热风强制对流的回流维修焊炉经过不断改进与完善，成为了SMT焊接的主流设备。
红外线+热风回流维修焊：20世纪90年代中期，在日本回流维修焊有向红外线+热风加热方式转移的趋势。它足按30%红外线，70%热风做热载体进行加热。红外热风回流维修焊炉有效地结合了红外回流维修焊和强制对流热风回流维修焊的长处，是21世纪较为理想的加热方式。它充分利用了红外线辐射穿透力强的特点，热效率高、节电，同时又有效地克服了红外回流维修焊的温差和遮蔽效应，弥补了热风回流维修焊对气体流速要求过快而造成的影响。
这类回流维修焊炉是在IR炉的基础上加上热风使炉内温度更加均匀，不同材料及颜色吸收的热量是不同的，即Q值是不同的，因而引起的温升AT也不同。例如，lC等SMD的封装是黑色的酚醛或环氧，而引线是白色的金属，单纯加热时，引线的温度低于其黑色的SMD本体。加上热风后可使温度更加均匀，而克服吸热差异及阴影不良情况，红外线+热风回流维修焊炉在国际上曾使用得很普遍。
由于红外线在高低不同的零件中会产生遮光及色差的不良效应，故还可吹入热风以调和色差及辅助其死角处的不足，所吹热风中又以热氮气最为理想。对流传热的快慢取决于风速，但过大的风速会造成元器件移位并助长焊点的氧化，风速控制在1．Om/s~1.8ⅡI/S为宜。热风的产生有两种形式：轴向风扇产生（易形成层流，其运动造成各温区分界不清）和切向风扇产生（风扇安装在加热器外侧，产生面板涡流而使各个温区可精确控制）。
热丝回流维修焊：热丝回流维修焊是利用加热金属或陶瓷直接接触焊件的焊接技术，通常用在柔性基板与刚性基板的电缆连接等技术中，这种加热方法一般不采用锡膏，主要采用镀锡或各向异性导电胶，并需要特制的焊嘴，因此焊接速度很慢，生产效率相对较低。
热气回流维修焊：热气回流维修焊指在特制的加热头中通过空气或氮气，利用热气流进行焊接的方法，这种方法需要针对不同尺寸焊点加工不同尺寸的喷嘴，速度比较慢，用于返修或研制中。
激光回流维修焊，光束回流维修焊：激光加热回流维修焊是利用激光束良好的方向性及功率密度高的特点，通过光学系统将激光束聚集在很小的区域内，在很短的时间内使被加热处形成一个局部的加热区，常用的激光有C02和YAG两种，是激光加热回流维修焊的工作原理示意图。
激光加热回流维修焊的加热，具有高度局部化的特点，不产生热应力，热冲击小，热敏元器件不易损坏。但是设备投资大，维护成本高。
感应回流维修焊：感应回流维修焊设备在加热头中采用变压器，利用电感涡流原理对焊件进行焊接，这种焊接方法没有打印机械接触，加热速度快；缺点是对位置敏感，温度控制不易，有过热的危险，静电敏感器件不宜使用。
聚红外回流维修焊：聚焦红外回流维修焊适用于返修工作站，进行返修或局部焊接
