针式打印机打印头跳行 打印不清 卡纸,不进纸,纸头不动不吸纸专业维修

1.打印头电缆断线故障

故障原因:

打印头电缆一般都采用塑料柔性带状电缆。这种电缆在使用过程中容易产生折痕,一种是插在打印头插座一端的电缆,随着打印头的插拔次数增多,在折痕处就会发生断裂(修理时需将打印头拆下);

另一种是随着打印时间的增加,打印电缆的中间部分很容易在字车移动过程中被磨损或产生折痕。若将电缆上的绝缘层磨掉,会使打印针驱动信号与打印机机架短路,导致打印机主控电路故障;若打印电缆折痕处断裂则会使打印针驱动信号开路,引起对应的打印针不出针打印,致使打印字符/汉字缺点少划。

维修办法:

电缆的这两种故障可以用万用表检查。方法是将万用表的两根表笔分别搭在电缆两端的对应线上,量其电阻是否为零,必要时还要在折痕处作弯曲试验,观察万用表上的阻值有无变化。在确诊有断线后,用相同机型的打印头电缆更换即可。切记电缆的断裂处不能用焊接的方法处理,因为这样会在使用过程中出现信号短路法处理,严重时将导致信号对地短路,引起打印机的主控电路产生故障。

在打印头电缆出现折痕,但末折断时,可采取预防措施,避免信号线折断。其方法是:先截一段长约1.5cm的粘胶带,随后将一条长约0.5cm、宽度与粘胶带宽度相同的薄纸片贴到胶带的中部,以避免胶带中部与电缆粘在一起。然后使电缆在折痕处微微向外弯曲,让纸片对正折痕,将胶带贴到电上。

这样,胶带片产生的拉力就会始终迫使电缆在折痕处微微向外弯曲,从而使电缆在折痕处产生一个向外的合适张力,这样可以可靠地避免打印头在打印过程中向右运动致使电缆在折痕处产生折卷,防止打印头电缆中信号线的折断。


2,针式机的字车异常

故障原因与解决办法:

通常造成字车异常的情况是字车电机缺相,判断方法是用手拖动字车,感觉比正常情况过轻或过重都不正常。

与喷墨打印机不同,针式机字车异常通常都不用更换字车,但最好的解决方法是将字车轴取出,擦干净,将油加注到油毡上。如果是HP传感器造成的字车异常,只需更换传感器即可解决问题。

3,LQ-300K打印时,使用LQ-300K打印跳行,但使用1600K打印正常。

故障原因检查:

1、按照常规方法,进入LQ-300K打印机的内部设置,查看其自动跳行是否打开,查看结果没有。

2、怀疑进纸感应器不太好,更换感应器后,当时打印正常,不跳行,判定为感应器坏,打印一段时间(无规律)仍出现跳行现象。

3、怀疑主板不好,首先更换主板的EEPROM,更换后也不正常,但一天不到故障依旧,然后更换主板,故障也依旧。

4、怀疑电源板供电问题,更换后也一样跳行且时间不规律。

5、最后判定PC主板有问题,更换PC后,测试无问题,问题解决。

维修总结:PC主板能兼容1600K打印机,未必兼容LQ-300K打印机。

附:关于LQ-300K+打印机常见故障

故障现象:打印机在高温20℃以上工作正常,低温8℃左右工作时开机无反应或反应慢(几秒或数分钟后正常)。

故障原因检查:就打印机在较高温度下能正常工作,低温下工作不稳定来判断可能是由于低温下电源负载能力低或集成电路功耗增大,CPU检测某部分电路工作状态不稳定而不能正常工作。常温下测量电源输出——电压、电流、纹波时,纹波偏大。此时打印机基本正常工作。而低温下测量电源输出——电压、电源、纹波时,电源5V、3.3V纹波大(600mv/300mv),线性差。初步诊断为低温下主控电路功耗大,电源负载能力低,CPU检测到电源特性差而中断工作。将5V电源滤波电容C54(470u/6.3V)、3.3V滤波电容C75(47u/35V)更换为C54(1000u/6.3V)、C75(220u/25V)后电源纹波正常(200mv/8mv)。此时打印机在高低温下工作正常。故障排除。

维修总结:本故障是由于低温下电路功耗增大,电源滤波电容小,负载能力低,纹波增大,主控电路不能稳定而产生故障,加大滤波电容后电源特性得到改善,电路稳定工作,故障排除。

LQ-630K维修实例

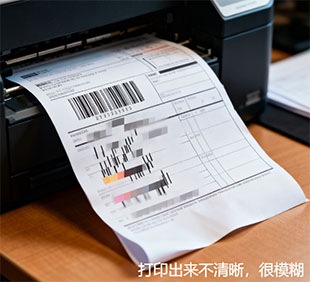

实例1:打印第七联不清

故障原因:打印机击打力度小,头间隙太大,复写纸有问题。

维修方法:

1、降低打印速度,加大分辨率,用调节杆调节头间隙。

2、调节头间隙,并调节纸薄纸厚传感器,使传感器在厚纸的位置上,而头间隙在薄纸的位置上。

3、更换复写纸。

实例2:开机正常,进纸时纸进到最里端后停下报警

故障原因:该现象与LQ-680K拨掉头传感器线缆的现象一样(不同点是纸达不到打印头处,而630K则超过打印头)所以怀疑与传感器有关,经查果然是后端传感器的Flag已折断,不起作用。

维修办法:更换传感器

实例3:打增值税票时上下错位或最后一列内容丢失

维修办法:建议在金穗软件中使用微调整方法,按照实际打印情况输入“向下调整“及“向右调整“的参数。

前进纸:在航天金穗防伪税控系统的发票打印窗口中,调整上边距为+2,左边距为-5,进纸板上纸张定位器调整到10mm。

后进纸:在发票打印窗口中将上边距调整为+2,左边距为-5,同时将后部左侧连续纸的定位拖纸链轮轮齿高速到6-7之间。

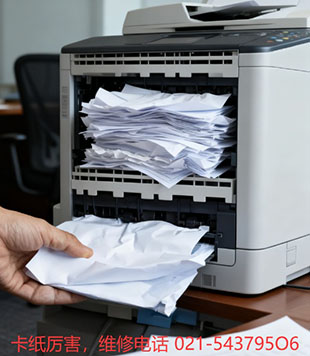

实例4:客户新购买的LQ630K,打印多层纸时,从后向前打印时卡纸,不进纸,纸头不动不吸纸。

故障原因:进纸传感器安装的角度不对略微偏前(设计问题),当纸打印到出口(进纸传感器)处将传感器翻起造成卡纸,不进纸,纸头不动不吸纸。

维修办法:将进纸传感器拆下,用锉刀将白色支架头部锉一下。

LQ-670K不联机

故障原因检查:

1、 DOS状态下进行针测试时,电脑未做任何错误提示,但打印机始终无反应。

2、 打98测试页,打印头会来回移动几下,之后发出连续不断的报警声,电脑提示联机出错。



3、 量并口插座CN1的/STB,/ERR,/PE,BUSY,/ACK等命令脚的信号均正常。



4、 换联机线缆及电脑主机后,总是依旧。
